اختلافات التطبيق ومعايير الاختيار للشفاه المربعة ، والشفاه الدائرية ، والشفاه المقلدة

كمكونات مهمة لتوصيل خطوط الأنابيب والمعدات ، كتف جلبة شفة الجرافيت محامل التشتيح ذاتيا تؤثر بشكل مباشر على أداء الختم ، وكفاءة الحمل ، ومدى ملاءمة التطبيق. تخدم الشفاه المربعة ، والشفاه الدائرية ، والشفاه المقلدة (الشفاه غير المنتظمة) أدوارًا صناعية مميزة بسبب الاختلافات الهندسية. في السنوات الأخيرة ، مع تكثيف مطالب التصميم المعياري وقيود الفضاء ، أصبح اختيار الحافة الصحيح محوريًا في تقليل تكاليف التثبيت وتوسيع عمر النظام.

الاختلافات الرئيسية والتطبيقات النموذجية لثلاثة أنواع شفة

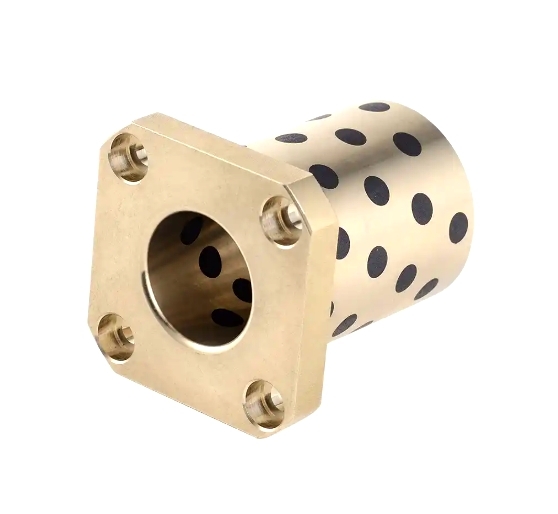

الشفاه المربعة

الميزات الهيكلية: مستطيل مع أربع حواف زاوية أو مستديرة. ثقوب الترباس موزعة بشكل متماثل على جميع الجوانب الأربعة.
المزايا الأساسية:

ل صلابة عالية ومقاومة التشوه: تظهر الهياكل المربعة معامل قسم أعلى بنسبة 15 ٪ إلى 20 ٪ ضد الانحناء من الشفاه الدائرية بنفس الحجم (البيانات المقارنة ASME B16.5 ، مما يجعلها مثالية لسيناريوهات الحمل الثقيل أو الاهتزاز.

ل القدرة المكانية القوية: الحواف ذات الزيادة اليمنى تسهل التكامل السلس مع أغلفة المعدات أو هياكل الإطار ، مما يقلل من الآلات غير القياسية.

التطبيقات النموذجية:

ل خطوط الأنابيب الهيدروليكية في آلات البناء (على سبيل المثال ، كتل الصمام متعددة الاتجاهات في الحفارات).

ل إغلاق مدخل/منفذ معدات توزيع الطاقة على غرار الخزانة (تصنيف حماية IP67).

ل واجهات اللحام المعيارية لشرائح بناء السفن (Hudong-Zhonghua بناء السفن 2023 دراسة حالة).

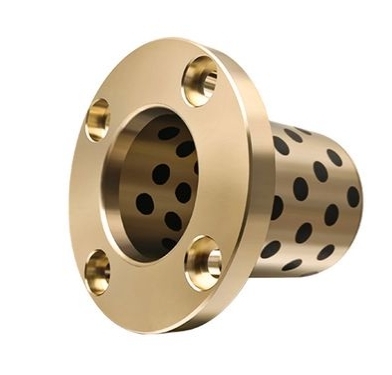

الشفاه الدائرية
الميزات الهيكلية: على شكل حلقة قياسية مع ثقوب الترباس موزعة بشكل موحد حول محيط ، المتوافقة مع المعايير السائدة مثل ASME و DIN و GB.
المزايا الأساسية:

ل توزيع الإجهاد الموحد وأداء الختم: يضمن التماثل الدائري حتى توزيع الإجهاد تحت الضغط ، مما يؤدي إلى تحسين تناسق حشية الختم بنسبة 30 ٪ (وعاء الضغط 2021 البيانات التجريبية).

ل التقييس العالي: أكثر من 80 ٪ من خطوط الأنابيب الصناعية تتبنى الشفاه الدائرية ، مما يوفر قابلية تبادل جزئي قوية.

التطبيقات النموذجية:

ل خطوط أنابيب عالية الضغط في الصناعات البتروكيماوية (PN40 وما فوق التصنيفات).

ل اتصالات شفة لأبراج توربينات الرياح (أقطار كبيرة تتجاوز DN2000).

ل خطوط أنابيب نظيفة في تصنيع الأدوية الحيوية (حشوات EPDM الفولاذ المقاوم للصدأ 316L).

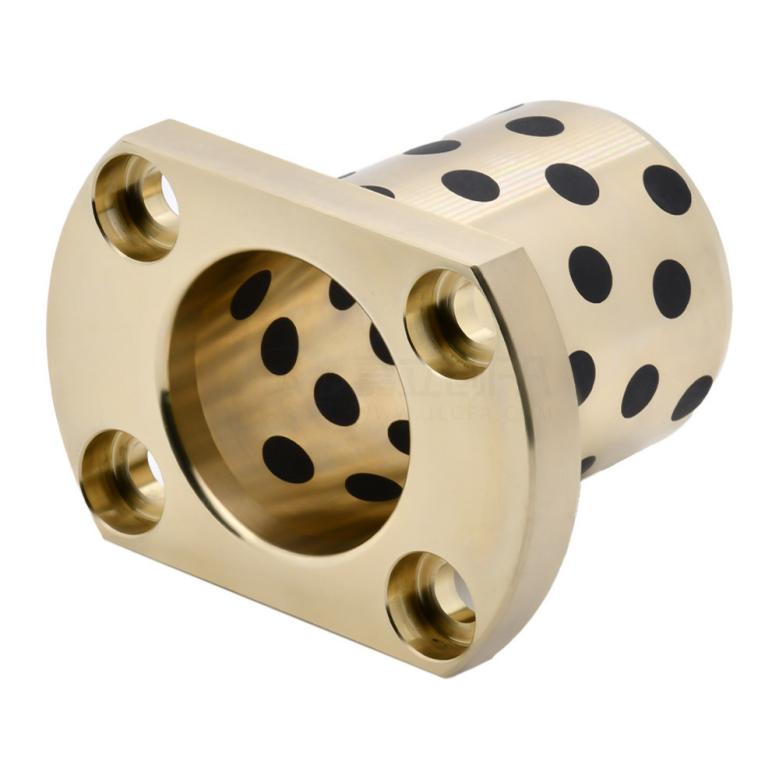

الشفاه القطع
الميزات الهيكلية: الشفاه الدائرية ذات الحواف غير المتماثلة محليًا أو مختومة ، والتي تتميز عادة بتصميمات واحدة أو متعددة الجوانب.
المزايا الأساسية:

ل تحسين توفير الفضاء: تتجنب الأقسام المشذبة التداخل مع المكونات المجاورة ، مما يقلل من تباينات التثبيت إلى 5 مم (على سبيل المثال ، أنابيب العادم السيارات التي تتجاوز التوربينات).

ل تخفيض المواد خفيفة الوزن: توفير الوزن بنسبة 10 ٪ إلى 25 ٪ بعد التشذيب ، مناسب للمعدات المتنقلة (على سبيل المثال ، أنابيب الوقود في الطائرات بدون طيار).

التطبيقات النموذجية:

ل خطوط أنابيب مضغوطة في مقصورات محرك السيارات (على سبيل المثال ، محركات فولكس واجن MQB Pلatform EA888).

ل تخطيطات غير متماثلة في الأنظمة الهيدروليكية للطيران (على سبيل المثال ، أنابيب جسم الطائرة Airbus A350).

ل الاتصالات الداخلية لغرف معدات أشباه الموصلات (تم قطعها لتجنب أذرع روبوتية معالجة الويفر).

منطق الاختيار (استنادًا إلى معايير ISO 5211 و GB/T 9119)

الخطوة 1: إعطاء الأولوية لظروف التشغيل

أنواع الحمل:

ل سيناريوهات الاهتزاز/التأثير → اختيار الشفاه المربعة (صلابة الانحناء العالية).

ل ضغط موحد/متطلبات الختم العالية → الشفاه الدائرية (أسطح ختم موحدة).

ل قيود الفضاء/احتياجات الخفيفة الوزن → الشفاه القطع (تجنب التخليص المخصص).

الخصائص المتوسطة:

ل السوائل المسببة للتآكل → الشفاه الدائرية (عمليات البطانة/الطلاء الناضجة).

ل غازات عالية الحرارة → الشفاه المربعة (تعويض التمدد الحراري الترباس المتفوق).

الخطوة 2: شروط التثبيت مطابقة

مورفولوجيا الكائن المتصلة:

ل حاويات/إطارات مربعة → مربع محمل التشحيم الصلبة شفة (تقليل القطع الانتقالية).

ل خطوط الأنابيب الدائرية/المعدات الدوارة → الشفاه الدائرية (ارتفاع محور).

ل غرف المعدات غير المنتظمة → الشفاه القطع (التركيب الموضعي).

تردد الصيانة:

ل تفكيك التردد العالي → الشفاه الدائرية (توافق الأداة القياسية).

ل التغليف لمرة واحدة → الشفاه القطع (استخدام المساحة الأولوية).

الخطوة 3: تقييم التكلفة وسلسلة التوريد

ل الإنتاج الضخم: الشفاه الدائرية (مخزون موحد ، مهلة المشتريات ≤3 أيام).

ل التخصيص الصغير: الشفاه المربعة/المربعة (تصنيع CNC ، وقت الرصاص 7-15 يومًا).

l البيئات القاسية: أعماق البحار/الفضاء → الشفاه الدائرية (عمليات تزوير سبيكة التيتانيوم الناضجة).

مقارنة بيانات تطبيق الصناعة (2020-2024)

شركة Zhejiang Mingxu Machinery Manufacturing Co. ، Ltd. ، الشركة المصنعة المحترفة للمحامل المنزلق ، يمكنها تصميم الشفاه في أشكال مختلفة مصممة لظروف التشغيل الخاصة بك ، وحماية احتياجات الإنتاج الخاصة بك. للحصول على استفسارات مخصصة للمنتج ، يرجى الاتصال بنا على [email protected] .
