تحليل تقنية Zhejiang Mingxu الحاصلة على براءة اختراع: نظام لاعبو المعاناة متعددة الاتجاهات لقطاعات العمل النحاسية وبطباتات النحاس/النحاس الجرافيت (رقم براءات الاختراع: ZL 2024 2 1048602.x)

1. الخلفية الفنية وقيمة الابتكار التعاوني

كمورد أساسي للمحامل التي تشتري ذاتيا والمواد القائمة على النحاس ، مدد Zhejiang Mingxu تقنية المباراة الحاصلة على براءة اختراع لقطاعات العمل النحاسية إلى معالجة البطانات النحاسية الجرافيت وألواح النحاس الدقيقة ، والتي تتناول ثلاث نقاط ألم في الصناعة الرئيسية:

ل Graphite Copper Purting Surface Protection: تسبب طرق التثبيت التقليدية في تلف طبقة الجرافيت (معدل الضرر> 15 ٪) وتقلبات معامل الاحتكاك> 30 ٪.

ل تشوه معالجة لوحة النحاس الرفيع: ألواح النحاس بسمك ≤ 1 مم تظهر خطأ في تسطيح الآلات> 0.1 مم (GB/T 1184).

ل وضع الهيكل المعقد: تؤثر دقة وضع ثقب غير كافية (± 0.1 مم) أثناء معالجة البطانات النحاسية متعددة الفتحات/ألواح النحاس على أداء التجميع.

الثاني. تحليل التكنولوجيا الأساسية وتطبيقات المنتجات التعاونية

1. نظام قيود الحلقة المغلقة متعددة الاتجاهات

1.1 طوبولوجيا التثبيت ثلاثية الأبعاد

التحكم في الضغط العمودي:

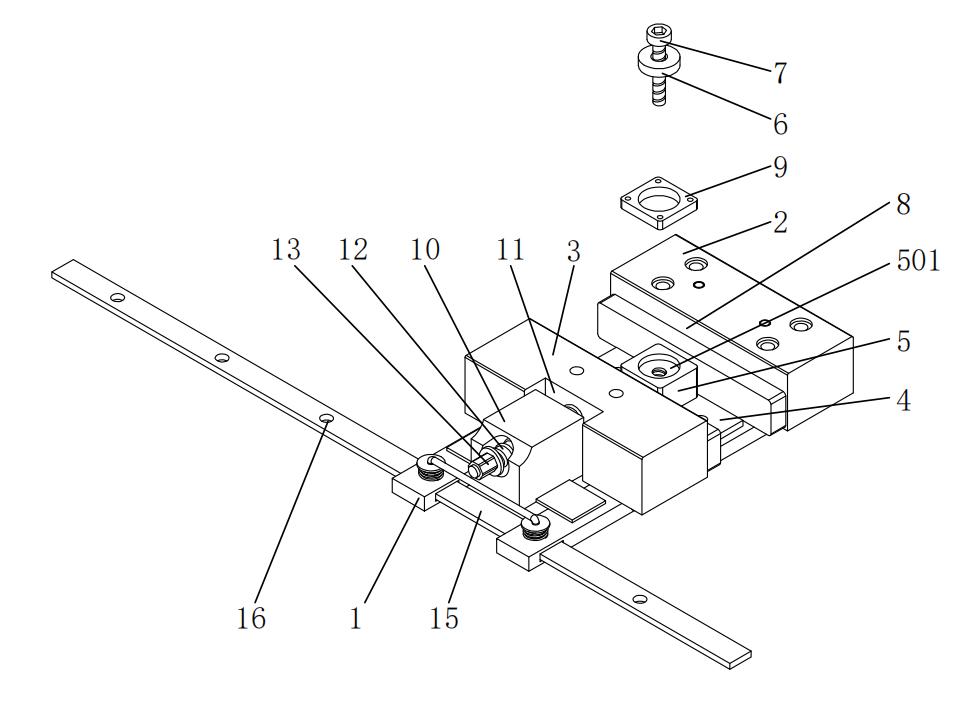

ل يتكون حلقة مغلقة قوة محورية بواسطة حلقة الضغط (6) ولوحة التثبيت السفلية (4). يتم التحكم في قوة التحميل المسبقة بدقة عند 800 ± 50 N (DIN 267 Standard) من خلال مسامير القفل (7).

ل يقترن مع الأخدود الحلقي (501) لتحديد المواقع ، فإن جولة الوجه النهائية للجلبة النحاسية هي 0.01 مم (ISO 1101).

الاستقرار الديناميكي الجانبي:

ل تعتمد أجزاء التثبيت الثابتة/المنقولة (2/3) تصميمًا مقعدًا (8) ، مما يزيد من مساحة التلامس بنسبة 40 ٪. يصل توحيد توزيع قوة التثبيت الجانبي إلى 92 ٪ (تم اختباره مع أفلام حساسة للضغط).

ل تمكين مسامير التكيف المتكاملة (12) من ± 0.005 مم ، مما يستوعب معالجة البطانات النحاسية مع أقطار تتراوح من φ20 إلى 200 مم.

1.2 مسار تبديد طاقة الاهتزاز

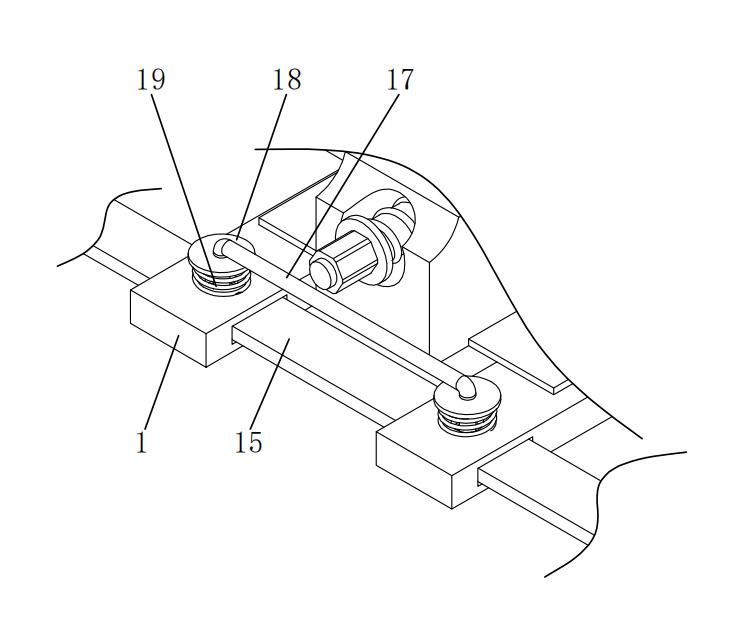

ل يحقق نظام التخميد الذي يتكون من الينابيع (19) وحلقات الحد (18) معدل توهين للطاقة> 18 ديسيبل/ثانية أقل من 500 هرتز اهتزازات عالية التردد (تم اختبارها وفقًا لمعيار ISO 10816-3).

ل يتم التحكم في سعة الاهتزاز أثناء طحن لوحة النحاس <3 ميكرون (التركيبات التقليدية> 15 ميكرون).

2. الجرافيت معالجة جلبة النحاس: تقنية حماية سلامة السطح

2.1 ضغط الضغط المرن المتدرج

يتم نقل تقنية طبقة المخزن المؤقت للمطاط إلى تركيبات جلبة النحاس:

ل يتم تضمين منصات مطاطية النتريل (صلابة الشاطئ 50 ± 2) في سطح التثبيت ، مما يقلل من ضغط ذروة التلامس من 28 ميجا باسكال إلى 8 ميجا باسكال والحفاظ على معدل تلف الطبقة الجرافيت أقل من 2 ٪.

ل مناسبة لتوربينات الرياح التي تحمل البطانات النحاسية ، مرور شهادة DNV GL والحفاظ على معامل الاحتكاك من 0.08-0.12 عند -30 درجة مئوية.

2.2 وضع الدقة من البطانات النحاسية متعددة الفتحات

ال مرتبط يتم تحقيق تحديد المواقع من خلال الثقوب الملولبة في لوحة التثبيت السفلية (4) وقضبان السحب (17):

ل خطأ درجة الموقف من φ0.5 مم الثقوب الصغيرة هو ≤ 5 ميكرون (ASME B94.11M).

ل يتم تقليل وقت تغيير النموذج من 45 دقيقة إلى 3 دقائق ، مما يدعم التبديل السريع بين 12 أقطار ثقب.

3.

3.1 تصميم موازنة الضغط متعدد الاتجاهات

تتكون لوحة التثبيت العلوية (9) من سبيكة الألومنيوم 6061-T6 ، وتشكل حقل ضغط موزع بالتزامن مع سطح التثبيت المقعر (8):

ل لألواح النحاس 0.5 مم ، يكون التسطيح 0.02 مم/300 مم (معيار حوض الحرارة في محطة 5G).

ل يتم تثبيت قيمة RA خشونة السطح عند 0.4 ميكرون ، وتقلب الموصلية الحرارية <3 ٪ (ASTM D5470).

3.2 نظام تحديد المواقع السريع

تصميم معياري للثقوب اللطيفة (16) وقضبان السحب (17):

ل يدعم تحديد المواقع السريعة لعرض الألواح من 300-1200 مم مع دقة التكرار ± 0.05 مم (VDI 3345).

ل يتم زيادة كفاءة الإنتاج بنسبة 300 ٪ ، ويتم تخفيض استهلاك الطاقة بنسبة 25 ٪ (بيانات معتمدة ISO 50001).

ثالثا. مقارنة الأداء الرئيسي وبيانات الاختبار الفعلية

رابعا. حالات التطبيق النموذجية

4.1 البطانات النحاسية للحصول على قبعات نهاية محرك مركبة الطاقة الجديدة

اعتماد المباراة المتعددة الاتجاهات:

ل تبلغ جولة التجويف الداخلية 0.005 مم ، وتلبية متطلبات NVH من نظام محرك كهربائي 800 فولت.

ل معدل ارتداء طبقة الجرافيت هو <0.1 ملغم/10000 دورة (معيار اختبار SAE J310).

4.2 لوحات النحاس تبديد الحرارة لمعدات أشباه الموصلات

تطبيق تكنولوجيا موازنة الضغط:

ل التسطيح هو 0.05 مم/500 مم (ASME B89.3.4).

ل خشونة السطح RA هي 0.8 ميكرون ، ودعم دقة التغليف رقاقة على مستوى 3 ميكرون.

خامسا تمديد التكنولوجيا والقيمة الصناعية

يمثل تطبيق خط المنتج المتقاطع هذه مصفوفة التكنولوجيا الحاصلة على براءة اختراع ثلاثة اختراقات رئيسية لـ Zhejiang Mingxu:

ل نظام التثبيت الدقيق: يقدم دقة تحديد موقع قطع العمل النحاسية (± 0.005 مم) في الإنتاج الضخم للمنتجات القائمة على النحاس.

ل التحكم في تكامل السطح: تقلل تقنية حماية طبقة الجرافيت/الطلاء من معدل الخردة إلى أقل من 0.5 ٪.

ل تكامل الإنتاج الذكي: يحقق التصنيع المرن من خلال التصميم المعياري ، مع زيادة 10 أضعاف في كفاءة تغيير النموذج.

إذا كنت ترغب في معرفة المزيد ، فيرجى الاتصال بـ Mingxu Machinery للحصول على تقرير براءات الاختراع الكامل: [email protected] .
