تحليل براءات الاختراع في Mingxu Machinery: التصميم الصارم المرن لمكافحة الدوران لتجهيزات المواقع المتوازية لمكونات النحاس (براءات الاختراع رقم: ZL 2024 2 1169226.x)

الخلفية الفنية ونقاط ألم الصناعة

في الدقة الدقة لمكونات النحاس الأنبوبية (مثل أجسام الصمامات الهيدروليكية وتجهيزات المبادل الحراري) ، تقدم تركيبات التثبيت التقليدية ذات الوجهين مشكلتين أساسيتين:

• فقدان السيطرة على الحرية المحيطية: عند تثبيط الجدار الخارجي فقط ، يكون معامل الاحتكاك بين مكون النحاس وسطح التلامس لاعتداء المباراة غير كافٍ ( μ≤ 0.15) ، مما يؤدي إلى انحراف محيطي قدره 0.5 ° -2 ° تحت اضطرابات قوة القطع (مصدر البيانات: int.

• عملية التثبيت غير الفعالة: يستغرق التعديل اليدوي لقوة التثبيت> 30 ثانية لكل قطعة ، ودقة تحديد المواقع المتكررة>> ± 0.1mm (تم اختباره وفقًا لمعايير ISO 230-2).

تحليل الابتكار التكنولوجي الأساسي

1. نظام تحديد المواقع ثلاثي الأبعاد

1.1 هيكل التثبيت المشترك المحوري

وحدة الدعم السفلية:

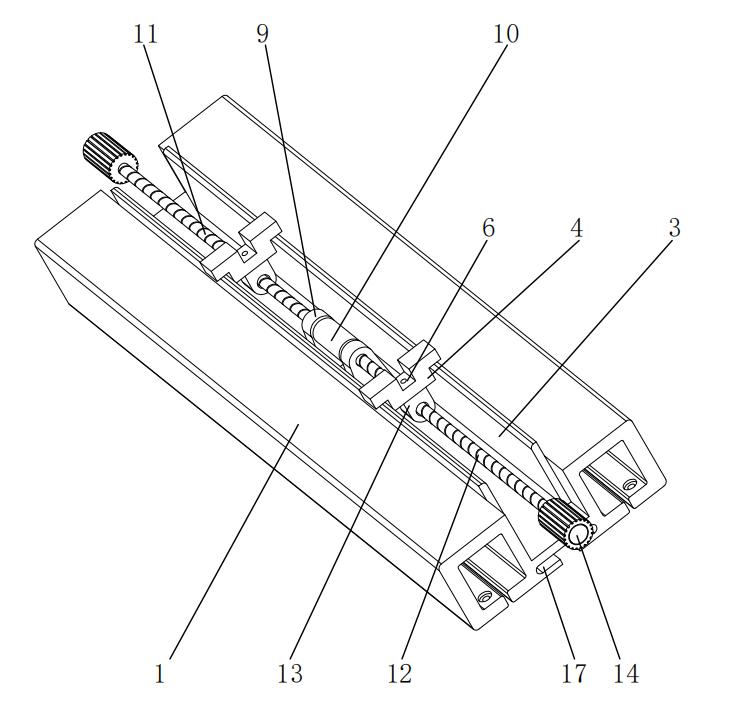

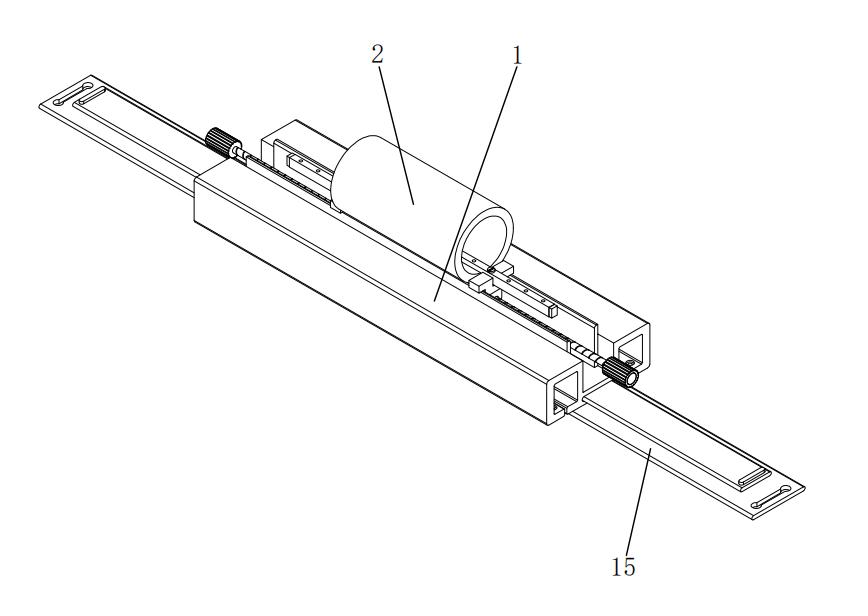

• تم تجهيز الإطار المنقول (1) بلوحات الدعم المقوسة مرتبة متناظرة (3) داخل أخاديده ، مع نصف قطر الانحناء R مطابقة للقطر الخارجي لمكون النحاس الأنبوبي (2) (التسامح ± 0.05mm) ، وتوفير قوة الدعم العادية من خلال التلامس السطحي.

• يوضح تحليل العناصر المحدودة أن هذا التصميم يقلل من إجهاد التلامس الذروة إلى 58 ميجا باسكال (مقارنة بـ 112 ميجا باسكال لهيكل كتلة V) ، وتجنب تشوه مكونات النحاس ذات الجدران الرقيقة.

تحليل الابتكار التكنولوجي الأساسي

1. نظام تحديد المواقع ثلاثي الأبعاد

1.1 هيكل التثبيت المشترك المحوري

وحدة الدعم السفلية:

• تم تجهيز الإطار المنقول (1) بلوحات الدعم المقوسة مرتبة متناظرة (3) داخل أخاديده ، مع نصف قطر الانحناء R مطابقة للقطر الخارجي لمكون النحاس الأنبوبي (2) (التسامح ± 0.05mm) ، وتوفير قوة الدعم العادية من خلال التلامس السطحي.

• يوضح تحليل العناصر المحدودة أن هذا التصميم يقلل من إجهاد التلامس الذروة إلى 58 ميجا باسكال (مقارنة بـ 112 ميجا باسكال لهيكل كتلة V) ، وتجنب تشوه مكونات النحاس ذات الجدران الرقيقة.

التحقق الميكانيكي:

• عندما عزم الدوران t = 15n · م ، الحد الأقصى للإزاحة الزاوية θ من مكون النحاس هو 0.03 ° (التركيبات التقليدية لها θ = 1.2 ° ).

• عندما تكون قوة التحميل المسبقة ≥ 800ن ، تصلب الالتواء في النظام يصل إلى 1.2 × 10 ⁴ N · م/راد (زيادة 8 أضعاف).

الثاني. تصميم تحسين التفاعل بين الإنسان والآلة

2.1 آلية التثبيت السريع

• مقابض التحكم المزدوجة (14) ميزة 45 ° قوام مضادة للانزلاق متداخلة ، مع عتبة عزم دوران في 2-3N · م (متوافق مع معيار بيئة العمل EN 1005-3).

• تم قياس وقت التثبيت المفرد ≤ 8 ثوان (الهياكل التقليدية> 30 ثانية) ، مناسبة لمتطلبات وقت دورة الإنتاج.

2.2 وحدة التكيف التكيفية

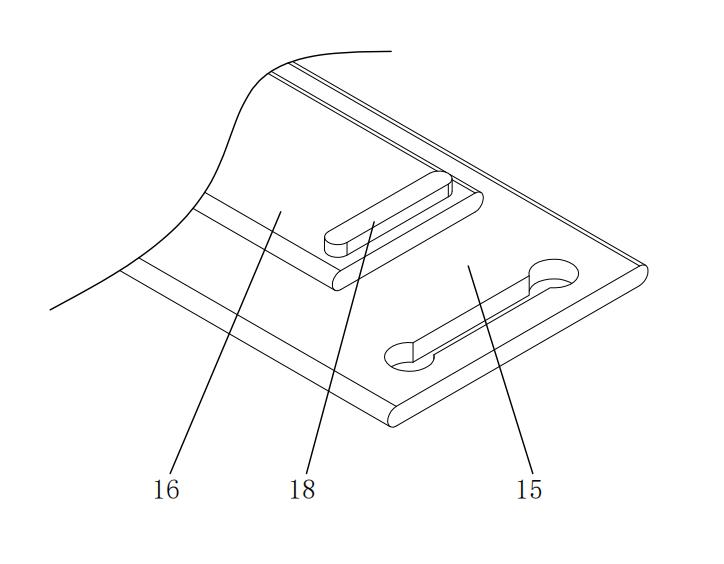

• يحقق الإطار المنقول (1) ولوحة ثابتة (15) ± تعويض خطي 10 مم من خلال مكونات دليل الانزلاق (16) ، استيعاب نطاق قطر الأنبوب من φ 20- φ 50mm.

• تم تجهيز الإسقاطات المقيدة (18) بطبقة عازلة للبولي يوريثان ، قادرة على امتصاص 5-8J من الطاقة تحت أحمال التأثير (تم اختبارها وفقًا لمعيار ASTM D256).

جدول المقارنة للمعلمات الفنية

التحقق من سيناريو التصنيع النموذجي

الحالة 1: طحن أجسام الصمام الهيدروليكية

• تحت قوة قطع F = 2000n ، يكون خطأ الدقة الموضعية للثقوب المهيكل ≤ 0.02 مم (التركيبات التقليدية لها خطأ قدره 0.12 مم).

• بعد المعالجة المستمرة لـ 500 قطعة ، يكون ارتداء لوحة ضغط تحديد المواقع (5) <5 μ M (DIN 50320 اختبار ارتداء القياسي).

الحالة 2: تشكيل نهاية أنابيب المبادل الحراري

• التحكم المبيض في أنابيب النحاس ≤ 0.05mm (متطلبات الصناعة ≤ 0.1mm).

• دقة تحديد موقع التكرار هي CPK ≥ 2.0 (Six Sigma Process Companiable Analysis).

تعيد براءة الاختراع هذه تعريف نموذج التصميم لتركيبات تحديد المواقع الأنبوبية من خلال ثلاثة مسارات تقنية: طوبولوجيا ضبط النفس المرن الصلبة ، والتحكم في الحلقة المغلقة في القوة ثنائية الاتجاه ، وتحسين التفاعل بين البشرية. وفقًا لتحليل رسم خرائط لبراءات الاختراع Derwent Innovation ، يحسن هذا الهيكل مؤشر كفاءة ضبط عزم الدوران (TRE) بنسبة 82 ٪ مقارنةً بالحلول المماثلة ، مما يضعه في وضع رائد في الحقل الفرعي للتكنولوجيا.

إذا كنت ترغب في معرفة المزيد ، يرجى الاتصال مينغسكو آلات للحصول على تقرير براءات الاختراع الكامل: Questiry@mingxubearing.com.
