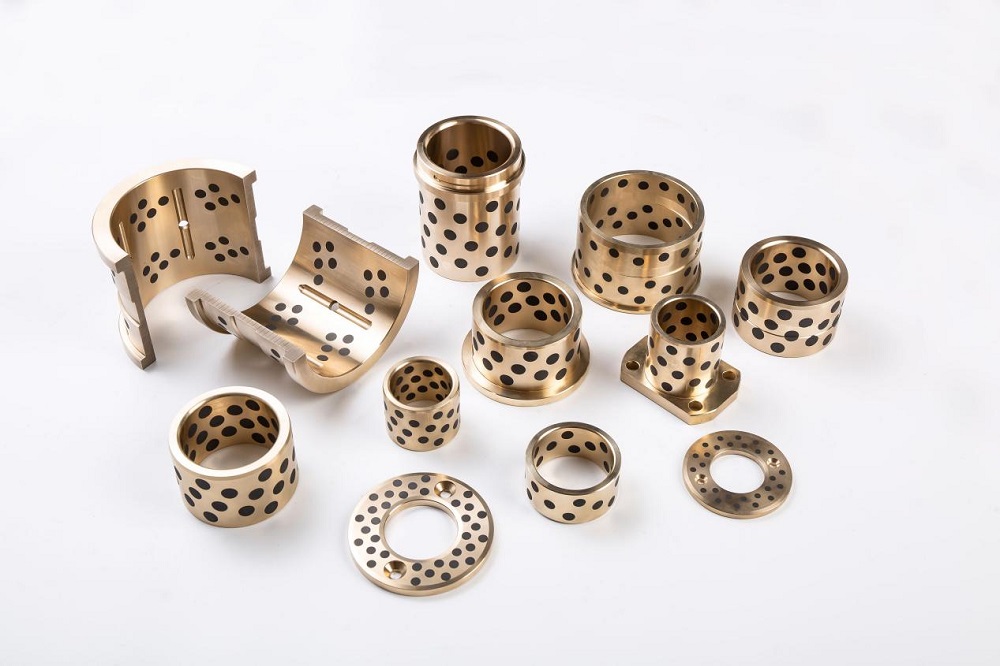

-40 درجة مئوية ساحة المعركة الباردة: آلية الفشل واستراتيجيات البقاء على قيد الحياة لبطانات النحاس الجرافيت في درجات الحرارة المنخفضة

1. الثلاثي المميت: كشف الأسباب الجذرية لفشل درجات الحرارة المنخفضة

1. احتضان القائم على النحاس: كابوس ليونة المفقودة

عندما تنخفض درجات الحرارة إلى أقل من -30 درجة مئوية ، تنخفض القوة بين الخلايا للمواد مثل النحاس المحدد (HPB59-1). المعدن مرة واحدة في المجية قادرة على نسبة الانحناء بنسبة 20 ٪ في تشوه 0.5 ٪ فقط في بيئات -40 درجة مئوية.
فشل معدات التعدين الناجم عن كسر هش النحاس في جلبة هش مرة واحدة في خط إنتاج كامل لمدة 72 ساعة.

2. التزيين المتجمد: عندما يركض شريان الحياة

يثخن الشحوم العادية المستندة إلى الليثيوم إلى عجينة عند -20 درجة مئوية وتصلب بنسبة 300 ٪ عند -40 درجة مئوية. والأهم من ذلك ، تنخفض كفاءة نقل الجرافيت بنسبة 70 ٪ ، مما يجعل التصميم الذاتي غير فعال.
إن إجبار بدء تشغيل المعدات في ظل هذه الظروف ينتج أصوات تمزيق معدني ويترك ندوبًا بارد على المجلات العمود.

3. كسر الإجهاد الحراري: إجراءات الطلاق المجهري

يولد الفرق الصارخ بين معامل التمدد الحراري للنحاس (17 × 10⁻⁶/درجة مئوية) و Graphite (4 × 10⁻⁶/° C) الإجهاد ~ 85 ميجا باسكال عبر نطاق درجة حرارة 60 درجة مئوية.
ترى "معركة الطلاق" المجهرية أن جزيئات الجرافيت مستخرجة قسرة ، تاركة الفراغات التي تشبه قرص العسل في المصفوفة.

الثاني. حلول اختراق ذات أربع أبعاد: من المواد إلى الثورة الهيكلية

(1) مواد مصفوفة ولادة

أساسيات العملية:

• إضافة 0.5 ٪ من النيكل لتحسين قوة حدود الحبوب
• ذوبان الفراغ للقضاء على شوائب الأكسيد
• تبريد مسيطر عليه لتخفيف الضغوط المتبقية

(2) إعادة بناء نظام التشحيم الشديد

مزيج ذهبي:
الصيغة الكيميائية: 30 ٪ من الجرافيت فاخرة 15 ٪ PTFE 5 ٪ MOS₂ شحم تعتمد على البوليوريا الاصطناعية بالكامل

فوائد:

• انخفض معامل الاحتكاك إلى 0.08 (90 ٪ من أداء درجة الحرارة العادية)
• صب نقرة نقطة إلى -54 درجة مئوية
• فيلم التشحيم الذاتي لإعادة تأكيد الأداء المستمر

(3) تقنيات مفتاح تعزيز الواجهة

• المعادن الجرافيت: طلاء النيكل الكيميائي لطبقة انتقالية من 1 إلى 2 ميكرون
• رابط الانتشار: 850 درجة مئوية معالجة حرارية محمية الأرجون لمدة ساعتين
• الضغط المتساوي: 600 ميجا باسكال تكثيف الضغط العالي

تأثير: هذه العمليات تقلل من أضرار الإجهاد الحرارية -40 درجة مئوية بنسبة 80 ٪.

(4) تصميم هيكلي مقاوم للتجميد

توضيح التقدم الهيكلي:

• التصميم التقليدي: [-——————] → عامل تركيز الإجهاد النهائي KT = 3.2
• تصميم مقاوم للبرد: [ - - ◡ -] → أخاديد الهلال المزدوجة تقلل من KT إلى 1.4

ميزات التصميم:

• أخاديد تخفيف الإجهاد: بعمق 1.5 مم × 2 مم
• R2.0 مم شرائح انتقال سلسة
• تصميم مجزأ للبطانات الطويلة

ثالثا. -40 درجة مئوية دليل البقاء على قيد الحياة

(1) وصايا التجميع

(2) التسلسل الذهبي بدء التشغيل

1. التسخين الكهربائي: لفات الحرارة إلى -20 درجة مئوية
2. عدم التحميل في: 5 دقائق بسرعة منخفضة
3. إجراء التحميل:

4. المراقبة في الوقت الفعلي: مقياس الحرارة بالأشعة تحت الحمراء يضمن اختلاف درجة الحرارة <15 درجة مئوية

رابعا. التحول المجال المثير للإعجاب: ميسرة شاحنة التعدين MOHE

تحدي: البطانات النحاسية استمرت 15 يومًا فقط في الظروف -42 درجة مئوية.

الحلول:

• مصفوفة تم ترقيتها إلى QA110-4-4 من البرونز الألمنيوم
• تم تحويل نظام التزييت إلى مركب Polyurea Grease Ptfe-Graphite
• ينتهي مع أخاديد تخفيف الإجهاد الهلال المزدوج

مقارنة الأداء:

الفلسفة الهندسية للبقاء الباردة

عندما تعمل الآلات بسلاسة عند -40 درجة مئوية ، فهذا نتيجة سيمفونية ثلاثية:

1. علم المواد: مصفوفة من الألومنيوم
2. علم الحبل: PTFE-Graphite Synergy
3. الميكانيكا الهيكلية: تصميم تخفيف الإجهاد

يثبت تحول شاحنة التعدين MOHE أن القهر الشديد يتطلب فهم دقيق وتطبيق القوانين الطبيعية ، وليس القوة الغاشمة. إنها شهادة على كل من الانتصار التكنولوجي والرومانسية الدائمة للحكمة الهندسية.
