حساب ذكي للتداخل: السر لإطالة عمر البطانات النحاسية

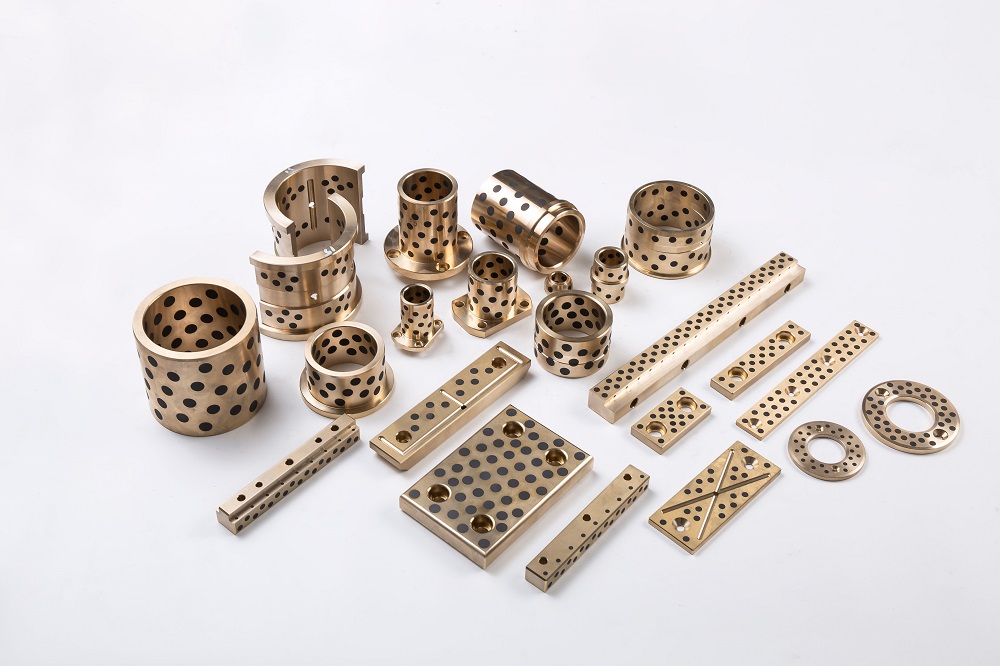

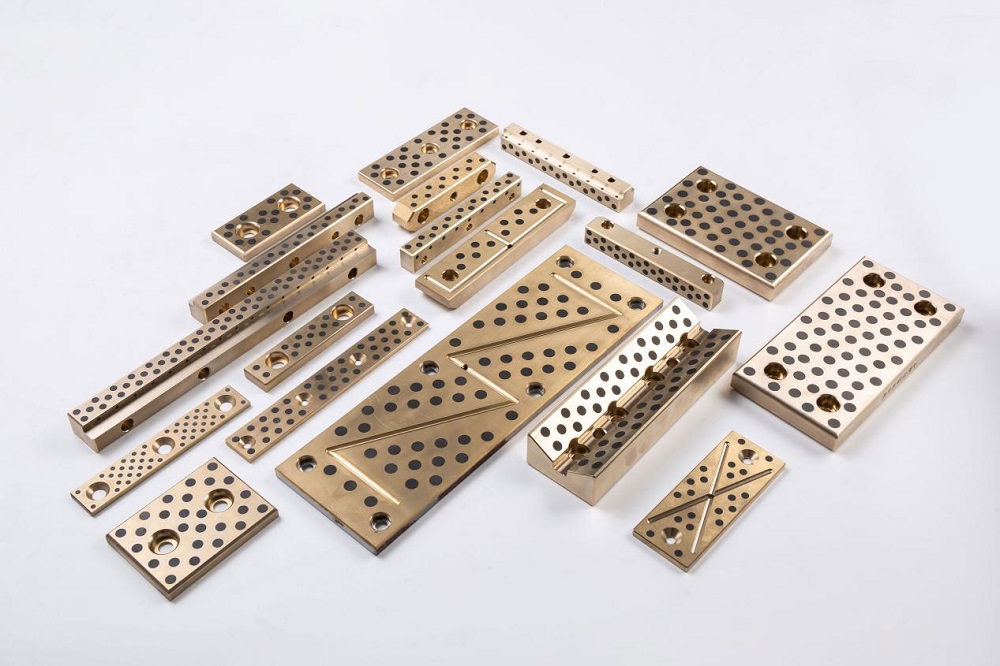

في انتقال الدقة للمعدات الميكانيكية ، نطاقات لوحة النحاس تلعب دورًا محوريًا. أنها لا توجه فقط الحركة ولكن أيضا نقل الأحمال. ومع ذلك ، فإنها غالبًا ما تصبح "المكونات قصيرة الأجل" في المعدات بسبب التآكل الشديد الناتج عن الرخوة أو التشوه والتكسير الناتجة عن الضيق المفرط. كيف يمكن حل هذه المشكلة؟ يعد حساب التداخل والتحكم فيه علمياً هو الطريقة الأساسية لتمديد عمر خدمة بطانات الألواح النحاسية.

1. قتلة العمر: الفخ المزدوج للتداخل غير لائق يناسب

غالبًا ما ينبع فشل البطانات النحاسية من اختلال التوازن في ملاءمة التداخل:

1.

• أعراض: يحدث الانزلاق الجزئي بين الجلبة والثقب الأساسي.
• عواقب: يتسارع ارتداء الانزلاق الجزئي بسرعة ، مما يولد حطام التآكل الذي يضر أسطح التزاوج. هذا يؤدي في نهاية المطاف إلى رخاوة جلبة ، والضوضاء غير الطبيعية ، والمواقع غير الدقيقة ، وانخفاض كبير في العمر.

2. التداخل المفرط يناسب (ضيق جدا)

• أعراض: يصبح التجميع صعبًا ، ويتعرض الجلبة لإجهاد ضغط شعاعي هائل.

• عواقب:

  • يمر جلبة النحاس بتشوه بلاستيكي أو حتى سحق وتكسير.
  • يصبح إجهاد التجميع المفرط بحد ذاته مصدرًا للتشققات التعب.
  • تقلص المفرط من التجويف الداخلي يزيد من الاحتكاك والارتداء مع العمود.
  • في ظل الأحمال المتناوبة ، تسرع مناطق تركيز الإجهاد فشل التعب.

خاتمة: يكمن مفتاح تمديد العمر في العثور على "نطاق مناسب للتداخل الذهبي"-وهو واحد يوفر قوة ترابط كافية للقضاء على التآكل الدقيق دون توليد ضغوط عالية مدمرة.

الثاني. العثور على "النطاق الذهبي": طريقة الحساب العلمي المكون من خمس خطوات

الخطوة 1: تحديد "العدو" - تحليل عبء العمل

• توضيح المهام: حدد أقصى عزم الدوران الذي يحتاجه الجلبة إلى المقاومة ، وكذلك حجم القوى المحورية أو الشعاعية التي سيتحملها.
• ضع في اعتبارك البيئة: تقييم ما إذا كان هناك اهتزاز قوي أو تأثير ، وحدد نطاق درجة حرارة التشغيل (تؤثر درجة الحرارة على التمدد).
• فهم طبيعة الحمل: حدد ما إذا كان الحمل هو حمل ثابت ثابت أو تحميل تعب متكرر مرارًا وتكرارًا. الأحمال الديناميكية تتطلب هامش أمان أكبر.

الخطوة 2: حساب "الحد الأدنى لخط الدفاع" - الحد الأدنى لضغط الاتصال المطلوب (P_MIN)

• موضوعي: تأكد من عدم وجود انزلاق نسبي بين الجلبة والثقب الأساسي تحت أحمال العمل (التخلص من التآكل الدقيق).
• الصيغة الأساسية (لنقل عزم الدوران t):

p_min = μ × (π × d² × l / 2) × t × s_f

أين:

• t = أقصى عزم دوران العمل (n · mm)

• S_F = عامل الأمان (عادة 1.5-3.0 ؛ أعلى للاهتزاز والتأثير)

• μ = معامل الاحتكاك الثابت بين جلبة النحاس وقاعدة الصلب/الحديد (نموذجي 0.1-0.2)

• D = قطر الملاءمة (الاسمية ، مم)

• L = طول الملاءمة (مم)

• حتى بدون الأحمال الخارجية ، ينبغي الحفاظ على ضغط أساسي من 5-15 ميجا باسكال لمنع الانزلاق الجزئي.

الخطوة 3: تحديد "خط السلامة الأحمر" - الحد الأقصى المسموح به لضغط التلامس (P_MAX)

• موضوعي: تأكد من أن جلبة النحاس لا تخضع لتشوه أو فشل سحق.
• حساب مبسط:

p_max ≈ s_y × σ_yield

أين:

• S_Y = عامل أمان العائد (1.2-1.5)

• σ_yield = قوة العائد لمواد جلبة النحاس

• حساب دقيق باستخدام نظرية الأسطوانة ذات الجدران الكثيفة:

p_max = 3 × σ_yield × [1 - (d_i / d)^4]

أين:

• d_i = القطر الداخلي للجلبة النحاسية (مم)

• د = القطر الخارجي لقطر الفتحة الوعرة/القاعدة (قطر الملاءمة ، مم)

• مهم: تحقق مما إذا كان الإجهاد في القاعدة (الحديد الزهر ، والألمنيوم ، وما إلى ذلك) يتجاوز جدار الثقب الحدود المسموح بها.

الخطوة 4: تحويل "مقاييس الضغط" - نطاق ملاءمة التداخل النظري (Δ_min_th ، Δ_max_th)

• موضوعي: تحويل متطلبات الضغط إلى قيم تداخل قطر محددة.
• الصيغة الأساسية:

Δ = p × d × (k_cu k_h)

أين:

• k_cu = (e_cu / (do_cu² - d²)) ×

• K_h = (E_h / (D² – Di_h²)) × [D² Di_h² – ν_h] (parameters for the base)

• E_CU ، E_H = معامل مرن للنحاس والقاعدة (النحاس ~ 110 GPA ، الصلب ~ 210 GPA)

• ν_cu ، ν_h = نسب Poisson (النحاس ~ 0.34 ، الصلب ~ 0.3)

• do_cu = القطر الخارجي للجلبة النحاسية (= د)

• di_h = القطر الداخلي للثقب الأساسي (0 للقاعدة الصلبة)

• بديل p_min للحصول على Δ_min_th

• بديل p_max_allowable / s_y للحصول على Δ_max_th

الخطوة 5: تصحيح "خسائر العالم الحقيقي"-نطاق ملاءمة تداخل التصميم (Δ_min_design ، Δ_max_design)

• خشونة السطح: قمم على الأسطح تتسطح أثناء تركيب الصحافة ، وتستهلك جزءًا من ملاءمة التداخل.

Δ_eff ≈ Δ_design - 0.8 × (RZ_CU RZ_H)

• RZ_CU ، RZ_H = ارتفاع 10 نقاط من المخالفات السطحية في البطانة والفتحة الأساسية (μM).

• تجميع درجة حرارة درجة الحرارة (تركيب التقلص/التوسع) يتجنب فقدان التسطيح.

• قيم التصميم المصححة:

  • Δ_min_design = Δ_min_th Δ_loss (ضمان التأثير الفعلي ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (ولكن تحقق من p ≤ p_max_allowable)

• تعويض درجة الحرارة: حساب ΔΔ الناتج عن التمدد الحراري/الانكماش لضمان:

  • Δ_eff_working> 0 (بدون رخاوة)
  • الضغط المقابل ≤ p_max_allowable (بدون تكسير)

ثالثا. نصائح عملية لزيادة العمر إلى أقصى حد

1. عقيدة الوسط

• عادةً ما يكمن تداخل التصميم الأمثل في 60 إلى 75 ٪ من Δ_max_design ، مما يوفر هوامش السلامة مع تجنب حدود الإجهاد.

2. التسامح - شريان الحياة للدقة

• تحقيق قيم التصميم من خلال التحمل الصارم (درجات الملاءمة المشتركة: H7/S6 ، H7/U6).

3. الانتهاء من السطح

• تقليل الخشونة (RA ≤ 1.6 ميكرومتر) على كل من الجلبة والثقب الأساسي لتقليل الخسائر الملحمية بالضغط وتحسين توحيد الإجهاد.

4. طريقة التجميع

• اضغط على Fitting: يتطلب التوجيه الدقيق ، والضغط الموحد ، ومواد التشحيم (على سبيل المثال ، معجون ثاني كبريتيد الموليبدينوم) ، وسرعة الضغط الخاضعة للرقابة.

• مجموعة درجة الحرارة في الفرق (موصى بها):

  • تركيب تركيب: تسخين ثقب القاعدة.
  • تركيب التوسع: تهدئة جلبة النحاس (على سبيل المثال ، النيتروجين السائل).
  • المزايا: الإجهاد الموحد ، الحد الأدنى من أضرار التجميع ، تحقيق دقيق للتداخل النظري.

5. تعزيز الجلبة

• ترقية المواد: استخدم سبائك النحاس عالية القوة والمقاومة للارتداء (على سبيل المثال ، البرونز المصنوع من الألومنيوم QA110-4-4 ، القصدير البرونزي QSN7-0.2).

• التحسين الهيكلي:

  • زيادة سمك الجدار لسعة الحمل الأعلى.
  • أضف فتحات تخفيف الإجهاد في المناطق غير الحاملة لتقليل تركيز الإجهاد المحلي.

6. التشحيم والصيانة

• ضمان تزييت مستمر وفعال بين تجويف الجلبة والعمود.
• تفقد بانتظام عن الضوضاء غير الطبيعية ، وارتفاع درجة الحرارة ، أو رخاوة ومعالجة المشكلات على الفور.

رابعا. الخلاصة: التوازن هو المفتاح

إن تمديد عمر بطانات الصفيحات النحاسية لا يتعلق بـ "أكثر إحكاما ، كلما كان ذلك أفضل". بدلاً من ذلك ، فإنه ينطوي على الموازنة: ضيق بما يكفي لمنع الرخاوة ، ولكن ليس ضيقًا بحيث يتجاوز حدود الإجهاد المادي . هذا يتطلب:

• حساب دقيق باستخدام طريقة الخمس خطوات
• تصحيح ناعم بالنظر إلى الخشونة وطريقة التجميع وتأثيرات درجة الحرارة
• التصنيع الدقيق مع التحمل الصارم وجودة السطح
• التجميع الأمثل ، إعطاء الأولوية لأساليب انتقاد درجة الحرارة
• اختيار المواد المحسنة والتصميم الهيكلي
• الصيانة الضميرية مع التشحيم المناسبة والتفتيش

لظروف التشغيل المتطرفة أو التصميمات الجديدة ، محاكاة تحليل العناصر المحدودة (FEA) واختبارات العمر المادية الصغيرة ضرورية ضرورية للتحقق من تصميم ملاءمة التداخل. يضمن الجمع بين النظرية والممارسة بطانات الصفيحة النحاسية تحقيق عمر أطول ، مما يتيح تشغيل معدات أكثر سلاسة وأكثر موثوقية.
