الخصائص ومزايا الأداء لبطانات النحاس الجرافيت ذات الحواف

1. الميزات الهيكلية والتصميم

تصميم (وقف ذبابة)

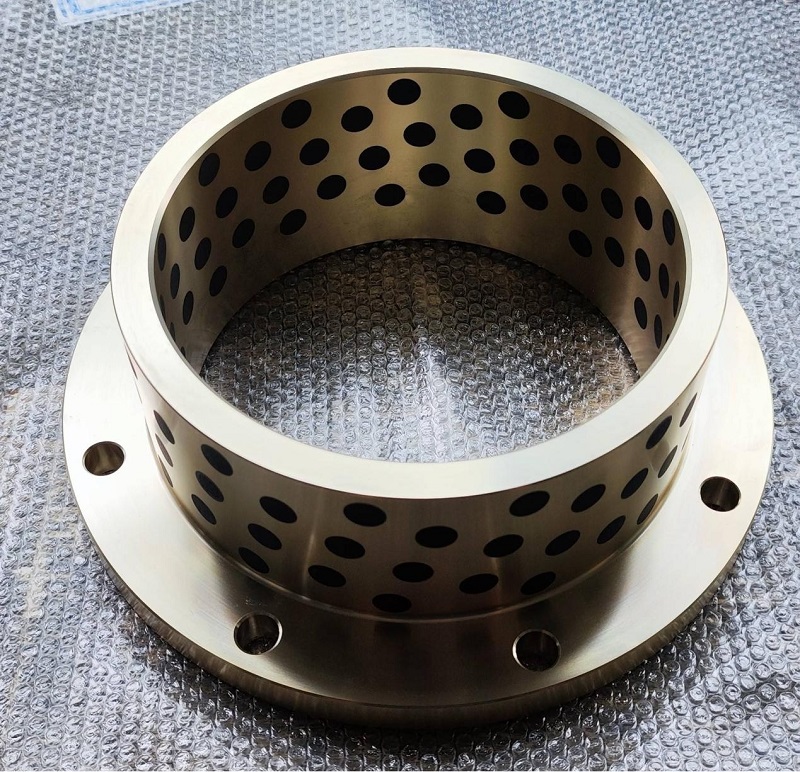

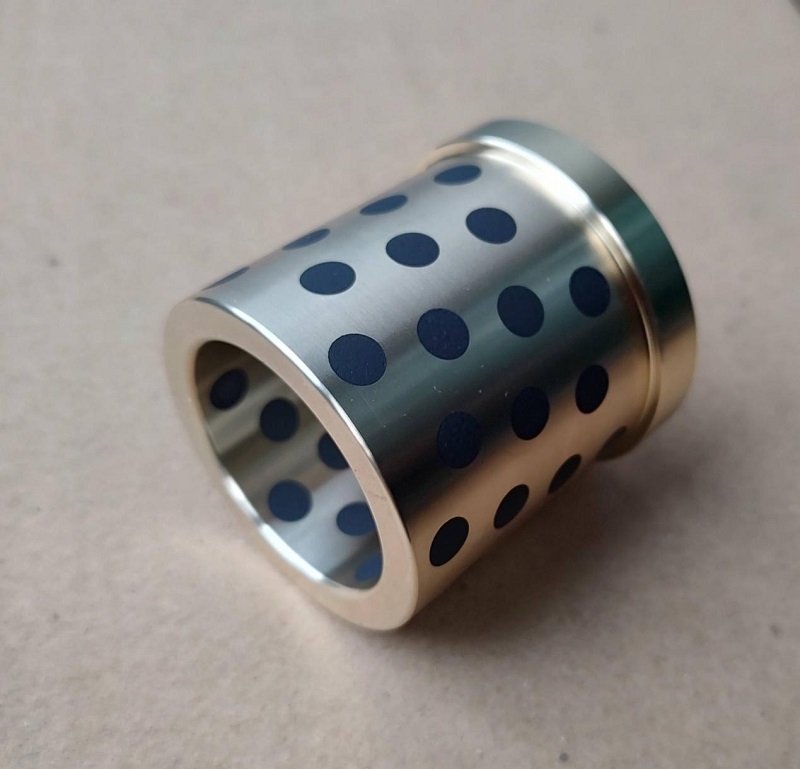

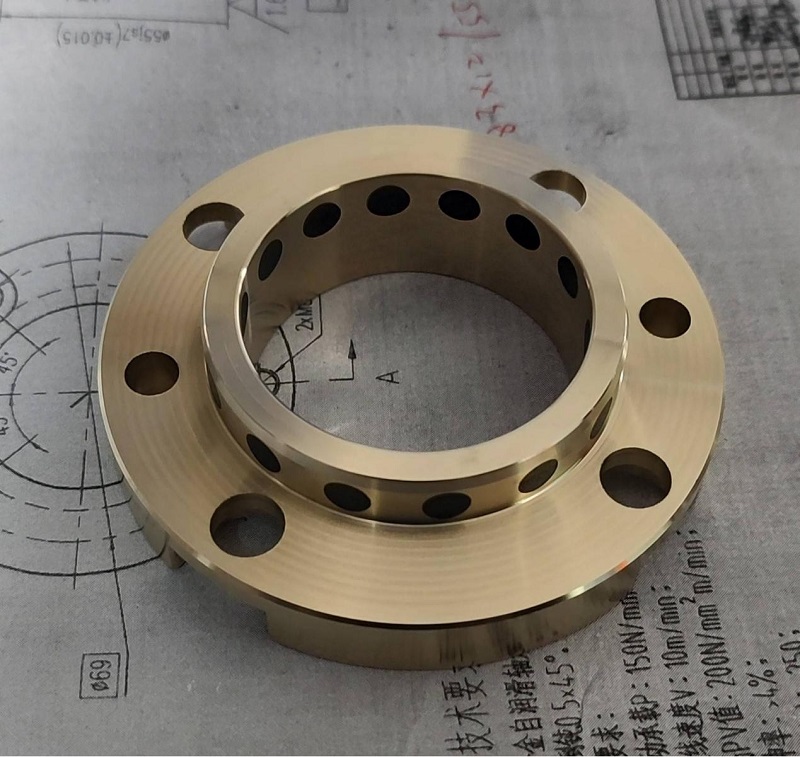

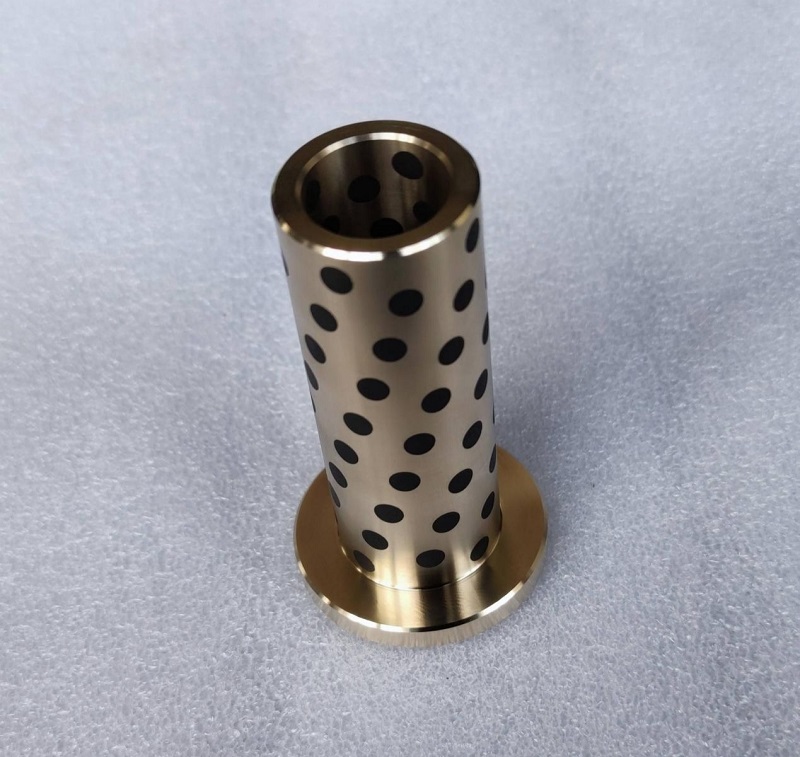

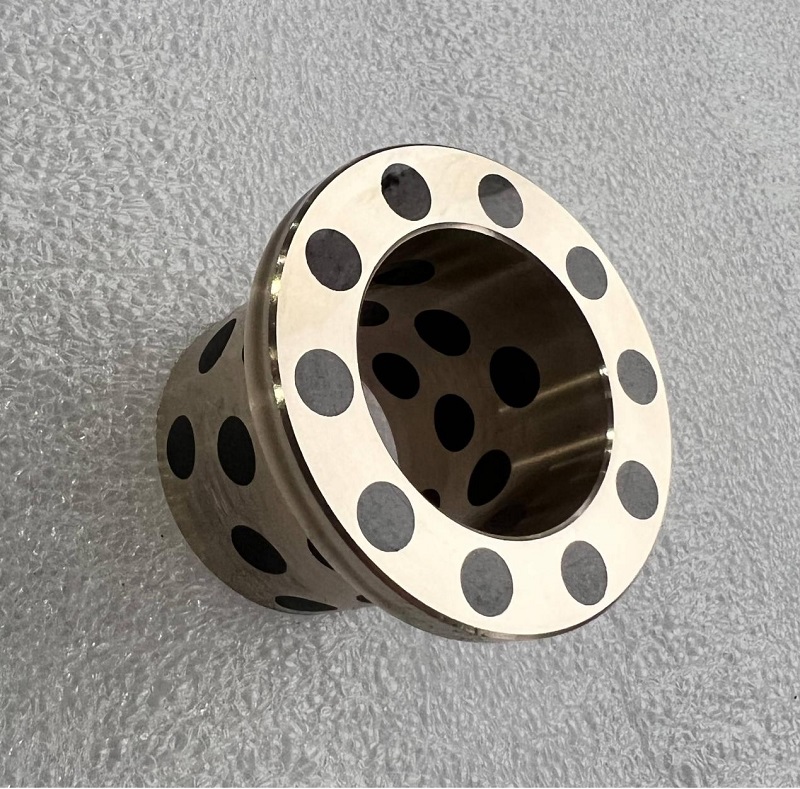

• تم تجهيز البطانات النحاسية ذات الحواف بهيكل شفة في النهاية ، مما يقيد الحركة المحورية للجلبة ، ويمنع الإزاحة أثناء التشغيل ، ويعزز استقرار التجميع. تدعم بعض المنتجات أيضًا إضافة ثقوب تحديد المواقع على الحافة لضمان تحديد المواقع الدقيقة.
• فهي مناسبة للتطبيقات التي تتطلب مقاومة الحمل المحوري أو دورات بدء التشغيل المتكررة ، مثل آليات حقن المسمار المسمار آلة الحقن وقضبان المعدات المعدنية.

آلية التصميم الذاتي

• المادة الأساسية هي النحاس النحاس عالي القوة (على سبيل المثال ، Zcuzn25Al6 ، Cuzn24al6 ، أو Cuzn25al6fe3mn3) ، مضمنًا مع Disulfide أو Molybdenum (Mos₂) المذاق الصلب (وهو ما يمثل 20 ٪ -30 ٪ من سطح الاحتكاك).
• أثناء الاحتكاك ، ينتقل مواد التشحيم إلى سطح العمود عند التسخين ، مما يشكل فيلمًا تشحيمًا صلبًا يقلل من التلامس المعدني المباشر. التوصيل الحراري العالي للقاعدة النحاسية (حوالي 109 واط/م · ك) يساعد في تبديد الحرارة ، والحفاظ على فعالية التشحيم.

الثاني. معلمات المواد والأداء

مادة قاعدة

• النحاس العالي القوة: يحتوي على 60-66 ٪ من النحاس ، مع عناصر تقوية إضافية مثل الألومنيوم والحديد والمنغنيز. لديها صلابة من HB210-290 ، وسعة الحمل الديناميكي النهائي من 100-110 ن/مم ² ، ومضاعفة مقاومة التآكل مقارنة مع البطانات النحاسية العادية.
• تتبنى بعض المنتجات بنية مركبة (على سبيل المثال ، مدفوعة السطح بمزيج من PTFE والرصاص) لتعزيز التصاعد الذاتي.

معلمات الأداء الرئيسية

• معامل الاحتكاك: <0.16 (الاحتكاك الجاف).
• درجة حرارة التشغيل: تصل إلى 300 درجة مئوية بدون زيت ، قابلة للتمديد إلى 320 درجة مئوية مع تزييت منتظم.
• سرعة الانزلاق: 0.4 م/ث للاحتكاك الجاف ، 5 م/ث مع تزييت الزيت.
• القيمة الكهروضوئية النهائية: 3.8 n/mm² · m/s.

ثالثا. مزايا الأداء

سعة حمولة عالية ومقاومة التآكل

• إن سعة التحميل الديناميكية النهائية من 100-110 ن/مم² تجعلها مناسبة لسيناريوهات التحميل الثقيل منخفضة السرعة (على سبيل المثال ، آلات التعدين ، معدات مطحنة المتداول).
• ارتداء الحياة هو ضعف البطانات البرونزية القصدير التقليدية.

خالية من الصيانة وصديقة للبيئة

• لا يلزم إمدادات الزيت الخارجي ، وتجنب تلوث الزيت وجعلها مناسبة للبيئات النظيفة مثل آلات الأغذية والمعدات الطبية.

مقاومة التآكل والقدرة على التكيف على نطاق درجة الحرارة الواسعة

• مستقر ضد الماء ووسائط القاعدة الحمضية الضعيفة ، وهو مناسب للاستخدام على المدى الطويل في البيئات الرطبة أو التآكل كيميائيًا.
• يقاوم درجات حرارة من -40 درجة مئوية إلى 300 درجة مئوية ، مع التكيف مع الظروف القصوى مثل صب الحقن عالية درجة الحرارة والصب المستمر المعدني.

رابعا. سيناريوهات التطبيق النموذجية

• المعدات المعدنية: توجيه الأجهزة لآلات الصب المستمرة ، محامل الأسطوانة لمعدات المطاحن المتداول.
• الآلات الثقيلة: مكونات الإرسال لآلات التعدين ، محامل أنظمة دفع السفن.
• المعدات الصناعية: البطانات حقن حقن المسمار ، توجيه القضبان لخطوط الإنتاج الآلية.
• البيئات الخاصة: مكونات الإرسال للأفران عالية الحرارة ، ومعدات تحت الماء (على سبيل المثال ، مهاوي مروحة السفينة).

خامسا توصيات التجميع والاستخدام

اختيار مواد العمود

• مواد العمود الموصى بها هي الفولاذ المقاوم للصدأ أو الصلب المطلي بالكروم ، مع صلابة أعلى من جلبة النحاس (صلابة العمود المقترحة ≥HRC45).

طرق التجميع

• مسبق التصميم: ضع زيت التشحيم على سطح الاحتكاك قبل التجميع لتقصير فترة التشغيل.
• التجميع منخفض الحرارة: يفضل استخدام طريقة الانكماش التجميد (-196 درجة مئوية علاج النيتروجين السائل) لتجنب التشوه الناجم عن المطرقة.

اعتبارات الصيانة

• لا يلزم إزالة فيلم تشحيم الجرافيت الأسود الذي تم تشحيمه على السطح ؛ الاستخدام العادي يكفي.
• تفقد بانتظام إزالة الملاءمة في البيئات المآمجة لمنع التآكل غير الطبيعي الناجم عن اقتحام الكائنات الخارجية.

السادس. معلومات السوق والمنتج

• الشركات المصنعة الرئيسية : Mingxu Bearing: [email protected] ، تقديم خدمات التخصيص (على سبيل المثال ، الحجم ، معالجة ثقب المواقع).
• النطاق السعري : يختلف بناءً على الحجم وكمية الدُفعة ، مع عدم وجود كمية أدنى للطلب ، ولكن يتوفر تسعير أفضل للطلبات السائبة.
