التطبيقات الأساسية لمكونات سبيكة النحاس التي تشتري ذاتيا في آلات الصب المستمرة

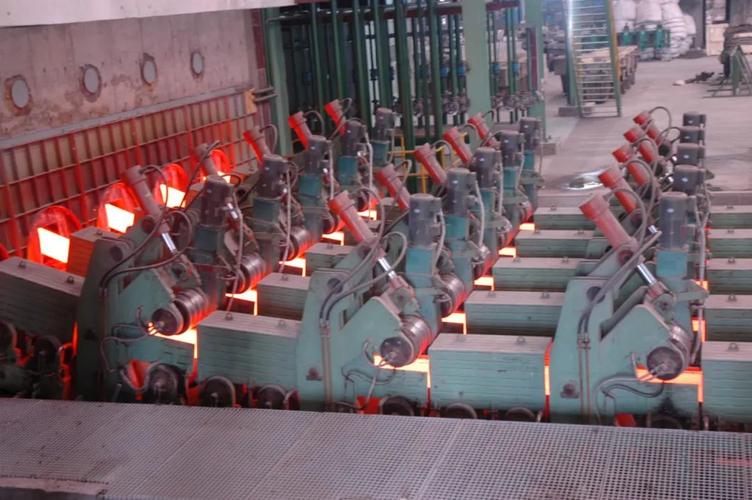

1. محامل إطار التذبذب القالب: الحل النهائي مقابل الإشعاع الحراري 1600 درجة مئوية

لقد واجه جهاز التذبذب في الآلات المستمرة منذ فترة طويلة تحدي تشوه الحراري من لوحة النحاس الذي يضغط على المحامل ، مما أدى إلى تشويه الطول الموجي في تكسير التذبذب وقذيفة البليت ، مما يؤدي إلى تسرب الصلب. يستخدم الحل المبتكر مصفوفة Cual10fe3 من النيكل المصنوع من الألومنيوم مع ترصيع الجرافيت المتدرج بنسبة 30 ٪ ، حيث تكون كثافة الجرافيت أعلى على الطبقة السطحية مقارنة بالطبقة الداخلية ، مما يشكل تدرج التشحيم. من الناحية الهيكلية ، تم تصميم هيكل تخزين الزيت الدقيق العسل (مع عمق مسام يبلغ 0.1 مم وقطر مسام يبلغ 0.3 مم) لإطلاق فيلم تشحيم تلقائيًا عند التسخين. ويكمل ذلك فتحة تعويض حراري بعرض 1.2 مم والتي تمتص بدقة التشوه الحراري 0.15 مم/100 درجة مئوية للوحة النحاس. بالمقارنة مع المحامل التقليدية ، زاد حد مقاومة درجة الحرارة من 250 درجة مئوية إلى 950 درجة مئوية ، وقد تم تحسين انحراف التذبذب من 0.8 مم إلى 0.1 ملم ، وانخفض معدل حادث التسرب الصلب من 1.5 مرة في الشهر إلى 0.1 مرة في السنة. بعد تقديم الطلب على آلة الصب المستمرة Ansteel 2150 ، تم تخفيض خسائر تسرب الصلب السنوية بمقدار 28 مليون يوان ، وبلغت عمر خدمة الحمل 36 شهرًا.

الثاني. توجيهات دليل البطاقات النحاسية: التكنولوجيا السوداء لامتصاص بخار الماء ومقياس أكسيد الحديد

في ظل ظروف الإشعاع البليت 600 درجة مئوية ، و 80 درجة مئوية ضباب ماء عالي الضغط ، والتآكل من مقياس أكسيد الحديد HV800 ، فإن البطانات النحاسية التقليدية تلبس شهريًا يبلغ 1.5 ملم. يتبنى الحل مصفوفة برونزية CUSN12 الفوسفور المعززة بألياف سيراميك ZRO₂ لمقاومة التآكل ، جنبًا إلى جنب مع طبقة ترصيع MOS₂ الجرافيت بنسبة 25 ٪ للتشغيل الذاتي. تعمل أخاديد الصرف الحلزونية (على عمق 0.3 مم وملعب 5 مم) على تحسين كفاءة الصرف بنسبة 80 ٪ ، وملابس صغيرة بالليزر السطحية (φ0.2mm) فخ الجزيئات الكاشطة لمنع التآكل. بعد التنفيذ ، انخفض متوسط التآكل الشهري إلى 0.06 مم ، وتم تمديد تردد الاستبدال من مرة واحدة في الشهر مرة واحدة كل 3 سنوات ، وانخفض معدل خدش البليت بشكل حاد من 18 ٪ إلى 0.5 ٪. ووفر خط إنتاج الصلب السيليكون Baosteel 5.1 مليون يوان من تكاليف الصيانة السنوية وتقليل منتجات البليت المخفضة بنسبة 2.3 ٪.

ثالثا. قطع ألواح النحاس تتبع السيارات: "درع امتصاص الطاقة" لتأثيرات الحمل الثقيل

لمعالجة مشكلة سحق المسار الناتجة عن الاهتزازات الذروة من 200 ميجا باسا والتشوه الحراري أثناء قطع اللهب ، تم تطوير لوحة نحاسية مركبة من ثلاث طبقات: طبقة قاعدة الصلب Q345 مقاس 20 مم لتوصيلها وامتصاص التخلص من الجوهرية ، وتوصيلات النحاس التي تصل إلى درجة حرارة. تم التحقق من صحة من خلال 10⁷ دورات من اختبار نبض 200 ميجا بايت وفقًا لمعايير ISO 4381 ، انخفض التآكل السنوي من 12 مم إلى 0.4 ملم ، وعمر خدمة العجلات الممتدة من 8 أسابيع إلى 100 أسبوع ، والاستقامة المسار التي يتم الحفاظ عليها عند -0.2 مم/10 أمتار. أظهر تطبيق Shagang أن دقة وضع سيارة القطع ظلت مستقرة عند 0.3 ملم لمدة 3 سنوات ، وانخفضت تكاليف قطع الغيار بنسبة 87 ٪.

رابعا. منطقة الحاملة لفة قرصة التبريد الثانوية: "الأوصياء المائيون" في ماء ضباب

تؤدي بيئة الرطوبة العالية في منطقة التبريد الثانوية إلى 2.1 نوبات ناتجة عن الصدأ شهريًا في العلب التقليدية. يستخدم الابتكار مصفوفة CUNI10FE مع طلاء نانو-هيدروفيكي (زاوية التلامس> 150 درجة) ، مقترنة بهيكل ترشيح الماء الطرد المركزي (الصرف التلقائي بسرعات> 30 دورة في الدقيقة). أظهرت الاختبارات الفعلية نوبات صفر ناتجة عن الصدأ ، انخفاض في عمق حفر سطح لفة من 0.8 مم/شهر إلى 0.02 مم/شهر ، واستبدال الختم الخالي من الصيانة مدى الحياة. ارتفع معدل تشغيل آلة الصب المستمرة في Shougang من 82 ٪ إلى 96 ٪ ، مما أدى إلى زيادة سنوية في إنتاج الصلب الخام البالغ 370،000 طن.

خامسا الجينات التي لا يمكن الاستغناء عنها لسبائك النحاس

ملك الموصلية الحرارية : مع الموصلية الحرارية ≥90 ث/م · ك (5 أضعاف الصلب) ، فإنه يتبدد بسرعة الحرارة الاحتكاكية.

سجن الجسيمات جلخ : تتضمن المصفوفة الناعمة أكثر من 95 ٪ من الجزيئات الكاشطة ، مما يمنع التآكل الثانوي.

حاجز مقاوم للتآكل : يوفر فيلم Tin/Nickel التخميل 10 أضعاف مقاومة CL⁻ تآكل الصلب.

درع مكافحة التصاق : يطلق الجرافيت فيلم الكربون عند التسخين ، ويمنع التصاق المعادن عالية الحرارة.
