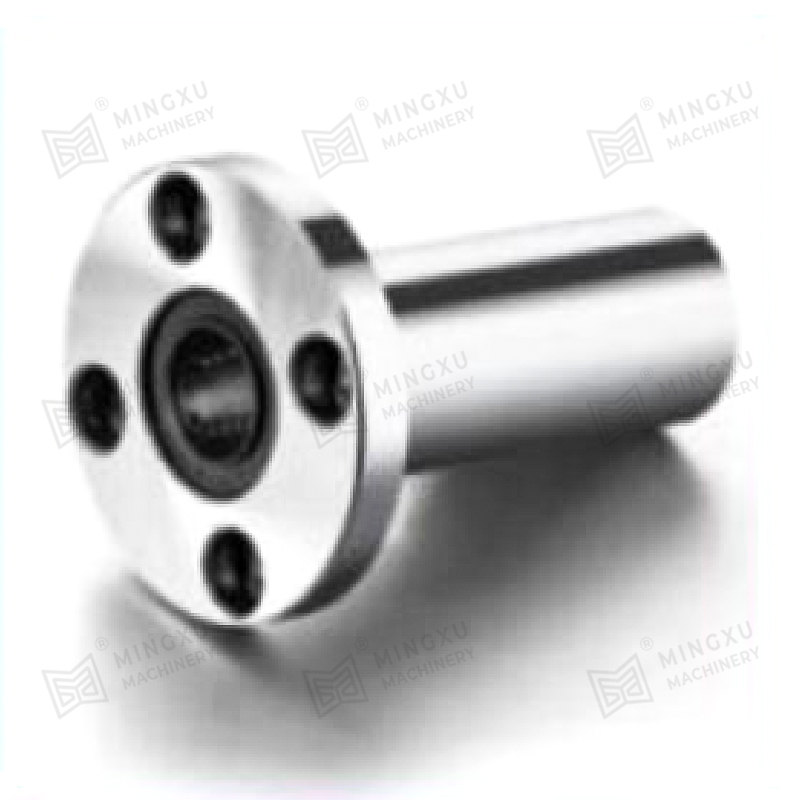

LMF…L/LMK…L/LMH…L محمل حركة خطية ذو حواف مزدوجة واسعة

يتم تثبيت المحمل الخطي ذو الحافة المزدوجة بمقبس مسدس من خلال الفتحة الغاطسة للشفة. عملية التثبيت بسيطة ومريحة، مما يقلل من وقت التثبيت وتكاليف العمالة. من خلال زيادة طول المحمل، يمكن تحسين أداء المحمل ودقة التوجيه. إنها مناسبة لبيئات العمل عالية الدقة مثل المعدات الدقيقة، والروبوتات الآلية، وأدوات الآلات CNC، وما إلى ذلك.

إقتبس

PREV：LMFP/LMKP/LMHP محمل الحركة الخطية ذات الحواف التجريبية NEXT：LMF/LMK/LMH محمل الحركة الخطية ذات الحواف القياسية

مقدمة المنتج
معامل
وصف المادة
اتصل بنا

مواصفات المنتج

1 يمكن أن تعمل لفترة طويلة في ظل ظروف خالية من الزيت.

2 أكثر ملاءمة لظروف العمل ذات السرعة المنخفضة والأحمال الثقيلة، مع مقاومة جيدة للتآكل و احتكاك منخفض للغاية.

3 مناسبة للحالات التي يصعب فيها تشكيل طبقة زيتية، مثل الترددية والدورية و حركات متقطعة.

4 مقاومة للتآكل والأكسدة.

5 صيانة مجانية وعمر خدمة طويل.

لماذا تختار المحامل بدون زيت

تقليل تكاليف التصنيع

ليست هناك حاجة لجهاز إمداد الزيت أو فتحة حقن الزيت أو الزيت معالجة الأخدود، والتي يمكن أن توفر تكاليف التصنيع بشكل كبير.

تقليل تكاليف التشغيل

إنه يقلل بشكل كبير من استخدام زيت التشحيم، ويقلل من صيانة المعدات، ويتجنب المخاطر الخفية الناجمة عن عدم كفاية إمدادات النفط، مما يقلل بشكل فعال تكاليف التشغيل.

تقصير وقت التصميم

يعمل التصميم الخالي من الزيت على تبسيط هيكل المنتج وتوفير وقت التصميم بشكل فعال. نحن محترفون موردي ODM LMF…L/LMK…L/LMH…L محمل حركة خطية ذو حواف مزدوجة واسعة

يفضي إلى حماية البيئة

ليست هناك حاجة لإعادة تدوير نفايات الزيوت، وهو أمر مفيد أيضًا لحماية البيئة.

مجالات التطبيق

درجة حرارة عالية

·مصنع الصلب

· فرن الصهر

· معدات التجفيف

·فرن الخبز

· جهاز التحكم بالحرارة

ضد للماء

· بوابة السد

· مضخة مياه

· هيكل تبديل السوائل

· الهياكل البحرية

· معدات آلة الرصيف والطمي

الصناعة الكيميائية

· مصنع كيماويات

· معدات الطلاء الكهربائي

· معدات معالجة مياه الصرف الصحي

· آلات الصباغة

· معدات تكرير النفط والكيماويات

طاقة

·قوة الرياح

·طاقة جديدة

سفينة

· رافعة سطح السفينة

·مِرسَاة

· غطاء الفتحة

· ذراع الدفة

· آلات الرفع ومعدات حلقة الرفع

تصنيع السيارات

· ختم القالب

· هيكل اللحام

· خط الطلاء والتجفيف

· الحزام الناقل المعدني

·أدوات الآلة

الصناعات الثقيلة

· ماكينات مصنع الأنابيب الفولاذية

· مصانع الإطارات والورق

·محطة توليد الكهرباء

· ربط تبديل آلات حقن القالب

البناء والتعدين والتحميل

· الخلاطات والمطاحن والساحقات

· آلات البناء

·ادوات المنجم

· توصيل محامل قضيب

الجسور وقضبان الرفع

· محامل الجسر

· الكمرات والجسور والجسور المعلقة

· المفاعلات المرتبطة بالطاقة النووية

·مولد البخار

يكتب	مثال التركيب	نوع شفة	طول
نوع ذو حواف قياسي		LMF	أعزب
		إل إم كيه	أعزب
		لمه	أعزب
نوع ذو حواف مزدوجة واسعة		إل إم إف…ل	مزدوج
		إل إم كيه…إل	مزدوج
		لمه…ل	مزدوج
نوع ذو حواف طيار		LMFP	أعزب
		LMKP	أعزب
		لمهب	أعزب
نوع ذو حواف مزدوجة ذات موضع طيار مزدوج		LMFP…L	مزدوج
		لمكب…ل	مزدوج
		لمهب…ل	مزدوج
نوع ذو حواف مزدوجة واسعة ومتوسطة		إل إم إف إم… ل	مزدوج
		لمكم… ل	مزدوج
		لمهم…ل	مزدوج
تحمل السكتة الدماغية ذات حواف		LBHR LBHRW	أعزب
		LBHS LBHSW	أعزب
		LBHC LBHCW	واحد

لMف(ك)…لUU (حامل الراتينج)

هذا النوع عبارة عن سلسلة أبعاد مترية تستخدم على نطاق واسع في آسيا وبلدان أخرى.

جميع الموديلات يمكن تصنيعها بالنيكل وفقًا لمتطلبات العملاء، مع وظيفة مقاومة للصدأ.


لMف···لUU	LMك···LUU

الاسمي رمح القطر مم	LMF···LUU	وزن (9)	LMK···LUU	وزن (ز)	الأبعاد الرئيسية والتسامح
					دكتور		د		L
					مم	التسامح ميكرومتر	مم	التسامح ميكرومتر	مم	التسامح ميكرومتر
5	LMF5LUU	24	LMK5LUU	19	5	0 -10	10	0 -13	28	±300
6	LMF6LUU	31	LMK6LUU	25	6		12		35
8	LMF8LUU	51	LMK8LUU	43	8		15		45
10	LMF10LUU	98	LMK10LUU	78	10		19		55
12	LMF12LUU	110	LMK12LUU	90	12		21	0 -16	57	0 -300
13	LMF13LUU	130	LMK13LUU	108	13		23		61
16	LMF16LUU	190	LMK16LUU	165	16		28		70
20	LMF20LUU	260	LMK20LUU	225	20	0 -12	32	0 -19	80
25	LMF25LUU	540	LMK25LUU	500	25		40		112	0 -400
30	LMF30LUU	680	LMK30LUU	590	30		45		123
35	LMF35LUU	1,020	LMK35LUU	930	35	0 -15	52	0 -22	135
40	LMF40LUU	1,570	LMK40LUU	1,380	40		60		151
50	LMF50LUU	3600	LMK50LUU	3400	50		80		192
60	LMF60LUU	4500	LMK60LUU	4,060	60	0 -20	90	0 -25	209
80	LMF80LUU	9,090	LMK80LUU	8,590	80	0 -20	120	0 -25	265

الأبعاد الرئيسية والتسامح							الانحراف ميكرومتر	التربيع ميكرومتر	تصنيف الحمل الأساسي
شفة									تصنيف الحمل الأساسي
مدافع مم	K مم	ر مم	موانئ دبي مم	X مم	ي مم	ز مم			متحرك ج ن	ثابت شركة ن
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1,570
43	34	6	33	4.5	7.5	4.1			813	1.570
48	37	6	38	4.5	7.5	4.1			1,230	2350
54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
62	50	8	51	5.5	9	5.1			1,560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6,080	15,900
134	106	18	112	11	17	11.1	30	30	7,550	20.000
164	136	18	142	11	17	11.1	30	30	11,500	32000

LMF(K)···LGأ (المثبت المقاوم لدرجات الحرارة العالية)

هذا النوع عبارة عن سلسلة أبعاد مترية تستخدم على نطاق واسع في آسيا وبلدان أخرى.

جميع الموديلات يمكن تصنيعها بالنيكل وفقًا لمتطلبات العملاء، مع وظيفة مقاومة للصدأ.


LMF···LGأ		LMK···LGA

الاسمي رمح القطر مم	LMF···LGA	وزن (ز)	LMK···LGA	وزن (ز)	الأبعاد الرئيسية والتسامح
					دكتور		د		L
					مم	التسامح ميكرومتر	مم	التسامح ميكرومتر	مم	التسامح ميكرومتر
5	LMF5LGA	27	LMK5LGA	22	5	0 -10	10	0 -13	28	±300
6	LMF6LGA	33.6	LMK6LGA	27.6	6		12		35
8	LMF8LGA	55.6	LMK8LGA	47.6	8		15		45
10	LMF10LGA	103	LMK10LGA	83	10		19		55
12	LMF12LGA	120.4	LMK12LGA	100.4	12		21	0 -16	57	0 -300
13	LMF13LGA	144	LMK13LGA	122	13		23		61
16	LMF16LGA	224	LMK16LGA	199	16		28		70
20	LMF20LGA	310	LMK20LGA	275	20	0 -12	32	0 -19	80
25	LMF25LGA	664	LMK25LGA	624	25		40		112	0 -400
30	LMF30LGA	832	LMK30LGA	742	30		45		123
35	LMF35LGA	1,218	LMK35LGA	1,128	35	0 -15	52	0 -22	135
40	LMF40LGA	1,860	LMK40LGA	1,670	40		60		151
50	LMF50LGA	3600	LMK50LGA	3400	50		80		192
60	LMF60LGA	4500	LMK60LGA	4,060	60	0 -20	90	0 -25	209
80	LMF80LGA	9.090	LMK80LGA	8,590	80	0 -20	120	0 -25	265

الأبعاد الرئيسية والتسامح							الانحراف ميكرومتر	التربيع ميكرومتر	تصنيف الحمل الأساسي
شفة									تصنيف الحمل الأساسي
مدافع مم	K مم	ر مم	موانئ دبي مم	X مم	ي مم	ز مم			متحرك ج ن	ثابت شركة ن
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1.570
43	34	6	33	4.5	7.5	4.1			813	1,570
48	37	6	38	4.5	7.5	4.1			1,230	2350
54	42	8	43	5.5	9	5.1	20	20	1400	2,740
62	50	8	51	5.5	9	5.1			1.560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6,080	15,900
134	106	18	112	11	17	11.1	30	30	7,550	20.000
164	136	18	142	11	17	11.1	30	30	11,500	32000

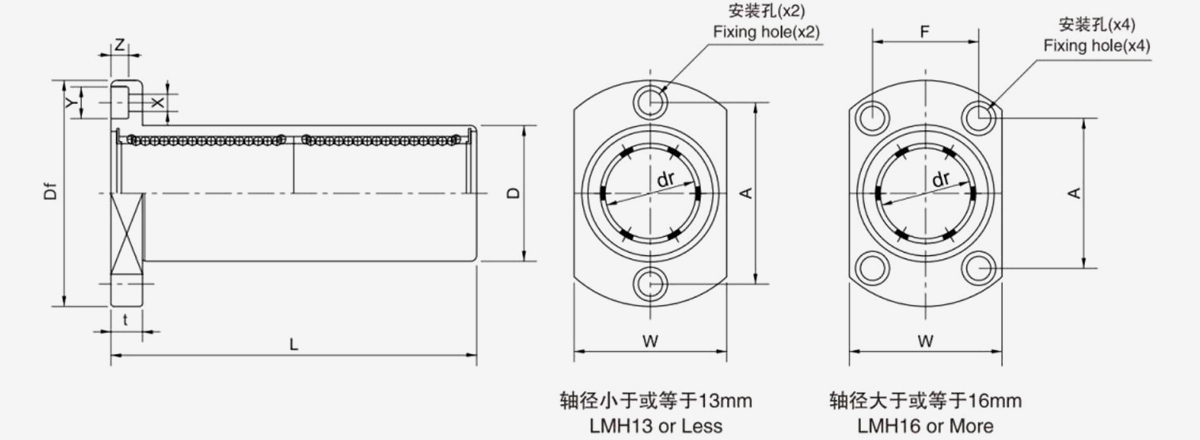

LMH···LUU (المثبت الراتنجي)

هذا النوع عبارة عن سلسلة أبعاد مترية تستخدم على نطاق واسع في آسيا وغيرها
بلدان.

جميع الموديلات يمكن تصنيعها بالنيكل وفقًا لمتطلبات العملاء، مع وظيفة مقاومة للصدأ.

الاسمي رمح القطر مم	LMH···LUU	وزن (ز)	الأبعاد الرئيسية والتسامح
			دكتور		د		L
			مم	التسامح ميكرومتر	مم	التسامح ميكرومتر	مم	التسامح ميكرومتر
5	LMH5LUU	21	5	0 -10	10	0 -13	28	±300
6	LMH6LUU	28	6		12		35
8	LMH8LUU	47	8		15		45
10	LMH10LUU	90	10		19	0 -16	55
12	LMH12LUU	102	12		21		57	0 -300
13	LMH13LUU	123	13		23		61
16	LMH16LUU	182	16		28		70
20	LMH20LUU	247	20	0 -12	32	0 -19	80
25	LMH25LUU	525	25		40		112	0 -400
30	LMH30LUU	645	30		45		123
35	LMH35LUU	950	35	0 -15	52	0 -22	135
40	LMH40LUU	1,450	40	0 -15	60	0 -22	151
50	LMH50LUU	3,437	50	0 -20	80	0 -25	192
60	LMH60LUU	4,060	60	0 -20	90	0 -25	209

الأبعاد الرئيسية والتسامح								الانحراف ميكرومتر	تربيع ميكرومتر	تصنيف الحمل الأساسي
شفة										تصنيف الحمل الأساسي
مدافع مم	دبليو مم	ر مم	A مم	F مم	X مم	ي مم	ز مم			ديناميكي سي ن	شركة ثابتة ن
26	16	5	17	—	3.5	6	3.1	15	15	261	412
28	18	5	20	—	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	—	4.5	7.5	4.1			588	1,100
42	27	6	32	—	4.5	7.5	4.1			813	1,570
43	29	6	33	一	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2350
54	38	8	36	24	5.5	9	5.1	20	20	1400	2,740
62	46	8	40	32	5.5	9	5.1			1,560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6,860	15,900
134	96	18	84	74	11	17	11.1			7,550	20.000

LMH···LGA (المثبت المقاوم لدرجات الحرارة العالية)

هذا النوع عبارة عن سلسلة أبعاد مترية تستخدم على نطاق واسع في آسيا وبلدان أخرى.

جميع الموديلات يمكن تصنيعها بالنيكل وفقًا لمتطلبات العملاء، مع وظيفة مقاومة للصدأ.


LMH-LGA

الاسمي رمح القطر مم	LMH···LGA	وزن (ز)	الأبعاد الرئيسية والتسامح
			دكتور		د		L
			مم	التسامح ميكرومتر	مم	التسامح ميكرومتر	مم	التسامح ميكرومتر
5	LMH5LGA	24	5	0 -10	10	0 -13	28	± 300
6	LMH6LGA	30.6	6		12		35
8	LMH8LGA	51.6	8		15		45
10	LMH10LGA	95	10		19	0 -16	55
12	LMH12LGA	112.4	12		21		57	0 -300
13	LMH13LGA	137	13		23		61
16	LMH16LGA	216	16		28		70
20	LMH20LGA	297	20	0 -12	32	0 -19	80
25	LMH25LGA	649	25		40		112	0 -400
30	LMH30LGA	797	30		45		123
35	LMH35LGA	1,148	35	0 -15	52	0 -22	135
40	LMH40LGA	1,740	40	0 -15	60	0 -22	151
50	LMH50LGA	3,437	50		80		192
60	LMH60LGA	4,060	60		90		209

الأبعاد الرئيسية والتسامح								الانحراف ميكرومتر	التربيع ميكرومتر	تصنيف الحمل الأساسي
شفة										تصنيف الحمل الأساسي
و مم	دبليو مم	ر مم	A مم	F مم	X مم	ي مم	ز مم			متحرك ج ن	ثابت شركة ن
26	16	5	17	—	3.5	6	3.1	15	15	261	412
28	18	5	20	—	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	—	4.5	7.5	4.1			588	1,100
42	27	6	32	—	4.5	7.5	4.1			813	1,570
43	29	6	33	—	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2350
54	38	8	36	24	5.5	9	5.1	20	20	1.400	2,740
62	46	8	40	32	5.5	9	5.1			1,560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6,860	15,900
134	96	18	84	74	11	17	11.1			7,550	20.000

تكوين المواد وخصائصها
مادة	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
كثافة	8.0	8.9	7.8	8.9	8.0
صلابة HB	> 210	> 70	> 150	> 95	> 250
قوة الشد N/mm²	> 750	> 200	> 600	> 260	> 800
قوة الخضوع N/mm²	> 450	> 90	> 260	> 150	> 450
استطالة٪	>12	>15	>10	>ح	> 800
معامل التوسع الخطي 10 ^-5 / درجة مئوية	1.9	1.8	1.6	1.8	1.9
الحد من درجة الحرارة	-40~300	-40~400	-40~400	-40~400	-40~150
الأعلى. تحميل ن/مم²	100	60	50	70	120
الأعلى. السرعة (جاف) م/دقيقة	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
ضغط التشوه الدائم 300 نيوتن/مم²	<0.01	<0.05	<0.04	<0.05	<0.05
* الطلب الكبير على المواد الخاصة متوفر.

تبادل المواد الأساسية
رموز المواد	العلامات التجارية الصينية GB1176-87	دولي ايزو 1338	ألمانيا الدين	اليابان جيس	أمريكا أستم (أونس)	إنكلترا بكالوريوس	إيطاليا جي إم	الشروط المطبقة
JDB مصبوب من البرونز	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 كاك304	ب30-92 C86300	HTB2	JM18-1	تحميل عالي، سرعة منخفضة شائعة الاستخدام
JDB-1برونزية	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 قبل الميلاد6	ب30-92 C83600	إل جي2	JM7-15	متوسط التحميل، وسرعة منخفضة شائعة الاستخدام
JDB-2برونزية	ZCuAI9Fe4 Ni4Mn2	GCUAI10 الحديد NiS	DIN17656 G-CuAI10Ni	H5114 ايبك3	ب30-92 C95500	AB2	JM3-15	متوسط التحميل، متوسط السرعة، شائع الاستخدام
JDB-3برونزية	ZCuSn12		G-CuSn12	CAC503B	ب30-92 C90800	PB2	JM1-15	تحميل متوسط، سرعة منخفضة، شائع الاستخدام
جي دي بي-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 كاك304	ب30-92 C86300	HTB2	JM18-1	يتم استخدام حمولة عالية وسرعة منخفضة وحمولة عالية

زيوت التشحيم الصلبة
المزلق	سمات	تطبيق نموذجي
SL1 إضافة الجرافيت	مقاومة ممتازة ضد المواد الكيميائية الهجمات والاحتكاك المنخفض، حد درجة الحرارة 400 درجة مئوية	دعوى للآلات العامة و تحت الغلاف الجوي
إس إل 4 إضافة PTFE	أقل احتكاك وجيد للتزييت المائي، حد درجة الحرارة 300 درجة مئوية	السفينة، التوربينات الهيدروليكية، توربينات الغاز، الخ
